재봉틀평면 연결봉 기구, 캠 기구, 기어 기구, 동기식 톱니벨트 기구, 공간 연결봉 기구 등 다양한 기구로 구성됩니다.
1. 평면 연결봉 메커니즘
크랭크 로커 메커니즘

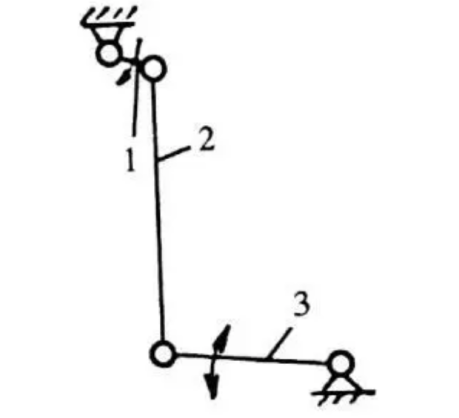

다음 그림은 재봉틀 페달 메커니즘의 전달 원리 다이어그램입니다. 이 크랭크 로커 메커니즘에서 풋 페달 3의 왕복 스윙을 로커라고 하며, 크랭크 1은 커넥팅 로드 2에 의해 구동되어 완전한 회전을 완료합니다.

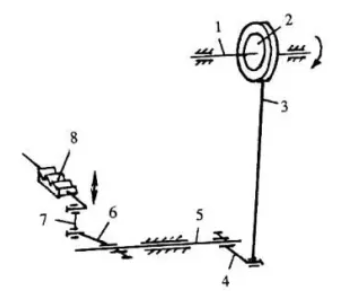

크랭크 로커 메커니즘에서 크랭크가 매우 짧을 때 편심 휠이 종종 사용됩니다. 다음 그림은 산업용 플랫 재봉틀의 이빨 리프팅 메커니즘입니다. 메인 샤프트 1에 고정된 이빨 리프팅 편심 휠 2는 샤프트와 함께 회전하여 로커 4가 큰 연결봉 3을 통해 스윙하도록 구동하고, 이송 도그 8이 이빨 리프팅 샤프트 5, 로커 6 및 작은 연결봉 7을 통해 위아래로 움직일 수 있도록 합니다.
더블 로커 메커니즘

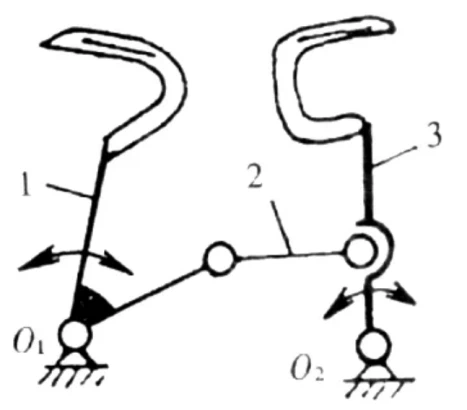

다음 그림은 GN1-1 오버록 재봉틀의 더블 벤드 니들 메커니즘입니다. 큰 곡선 니들 프레임 1은 축 O1 주위에서 앞뒤로 스윙하고, 작은 곡선 니들 프레임 3은 연결봉 2를 통해 축 O2 주위로 스윙합니다. 큰 곡선 니들 프레임 1과 연결봉 2는 로커로 간주될 수 있으며, 이러한 유형의 메커니즘을 더블 로커 메커니즘이라고 합니다.
크랭크 슬라이더 메커니즘

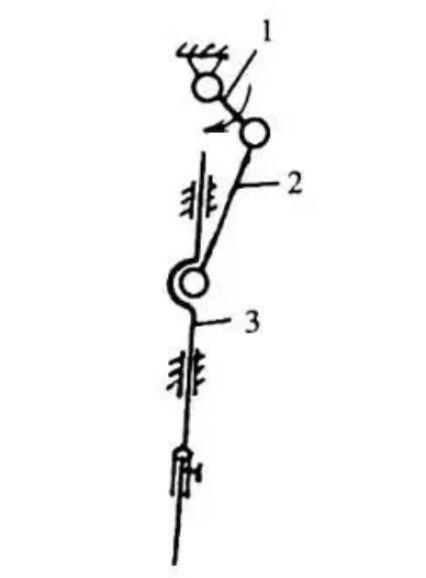

아래 그림은 재봉틀의 바늘 메커니즘을 보여줍니다. 바늘대 크랭크 1의 회전은 바늘대 3을 구동하여 연결봉 2를 통해 고정 가이드를 따라 왕복합니다. 이러한 유형의 기계를 크랭크 슬라이더 메커니즘이라고 합니다. 아래 그림은 직선 칼 왕복 절단기의 천 절단 메커니즘을 보여주며, 그 메커니즘도 크랭크 슬라이더 메커니즘입니다.
2. 공간 연결봉 메커니즘

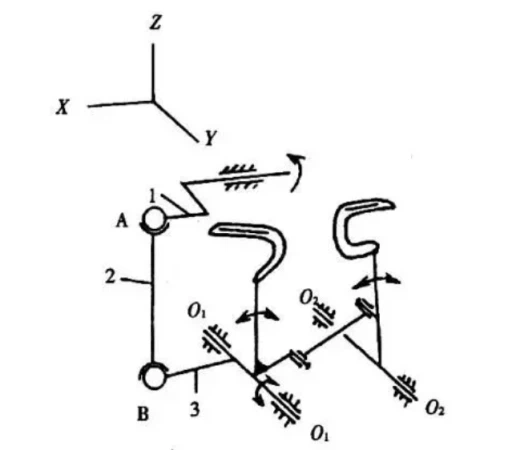

아래 그림은 GN1-1형 오버록 재봉틀의 이중 곡선 바늘 전달 메커니즘을 보여줍니다. 메인 샤프트의 왼쪽 끝에 있는 곡선 바늘 볼 크랭크 1은 커넥팅 로드 2를 통해 로커 3을 구동하여 큰 곡선 바늘 프레임 O1-O1 주위의 왕복 스윙을 완료합니다. 이 메커니즘은 공간 크랭크 커넥팅 로드 메커니즘입니다.
3.캠 메커니즘
재봉 장비에서 많은 구성품은 복잡하고 정밀한 움직임을 필요로 하며, 캠 메커니즘은 캠의 특정 윤곽 표면을 사용하여 팔로워를 구동하여 미리 정해진 움직임을 완료합니다. 따라서 캠 메커니즘은 다양한 유형의 재봉틀에 널리 사용됩니다.
위의 그림은 재봉틀의 캠 실채기 메커니즘을 보여줍니다. 메인 샤프트가 회전하면 캠 홈이 실채기 레버 4를 롤러를 통해 구동하여 실채기 레버 지점 K가 미리 정해진 운동 법칙을 완료하고, 한 재봉에서 다른 메커니즘과 협력하여 실 공급, 실 수집, 스티치 조임, 단계적으로 새 실을 뽑아 재봉이 순조롭게 진행될 수 있도록 합니다.
4. 기어 메커니즘
기어 메커니즘은 동작을 정확하고 안정적으로 전달하며, 재봉틀에 다양한 용도로 사용됩니다.
아래 그림은 회전 후크 샤프트를 두 쌍의 베벨 기어를 통해 구동하는 산업용 플랫베드 재봉틀의 메인 샤프트의 전달 개략도입니다. 상부 샤프트 1은 회전 운동을 한 쌍의 베벨 기어를 통해 수직 샤프트 2로 전달하고, 수직 샤프트 2는 회전 운동을 한 쌍의 베벨 기어를 통해 하부 샤프트 3으로 전달하여 회전 후크가 이동합니다.
또한 동기 톱니 벨트는 동작을 정확하게 전달하고 동기 벨트의 유연한 바디로 인해 전달되는 동작의 진동과 소음이 크게 감소합니다. 최근 몇 년 동안 재봉 기계에도 널리 사용되고 있습니다.
최근 몇 년 동안 전자 제어 기술의 성숙과 응용으로 원래 재봉틀은 기계 제어를 통해 동작을 전달하는 것에서 유압 또는 공압 구성 요소와 전자석의 도움으로 동작 및 전력 전달 메커니즘을 제어하는 컴퓨터로 점차 전환되어 재봉틀의 복잡한 구조가 크게 단순화되었습니다. 이는 재봉틀에 대한 일련의 새로운 기능을 형성하고 동작 전달 링크를 줄이며 응답 시간을 가속화하고 자동 실 절단, 자동 실 당기기, 자동 보강 재봉, 자동 역방향 재봉, 가변 스티치 길이 재봉, 제어 가능한 실 장력, 자동 압력 발 들어올리기 및 기타 기능과 같은 동작의 정확도를 향상시켰습니다.
